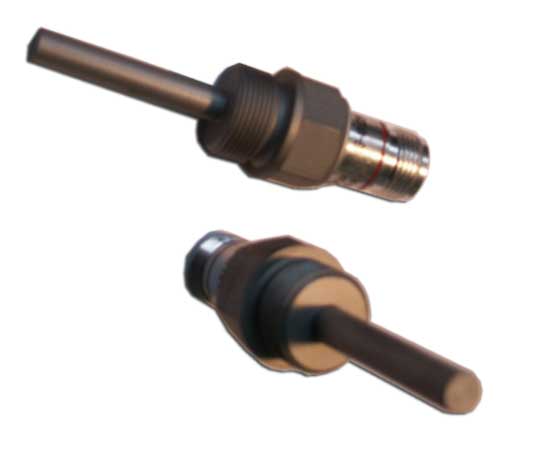

Informations thermocouples et sondes PT100; La sonde PT100 est constituée d'un filament de Platine (Pt), autourant une tige de verre ou non, dont la caractéristique est de changer de Résistance en fonction de la Température. Leur Résistivité est de 100Ohm pour 0°C, elle augmente en même temps que la température Il en existe de plusieurs tailles et formes en fonction de l'utilisation. En physique, les thermocouples sont utilisés pour la mesure de températures.La mesure de température par des thermocouples est basée sur l'effet Seebeck. |
||
| Principes de la mesure Schéma de principe d'un thermocoupleLe schéma ci-contre présente le principe de la mesure de température par thermocouples. Les deux métaux a et b, de natures différentes, sont reliés par deux jonctions (formant ainsi un thermocouple) aux températures T1 et T2. Par effet Seebeck, le thermocouple génère une différence de potentiel qui dépend de la différence de température entre les jonctions, T1-T2. Notons que les thermocouples ne mesurent pas à proprement parler une température mais une différence de température. Pour mesurer une température inconnue, l'une des deux jonctions doit être maintenue à une température connue, par exemple celle de la glace fondante (0 °C). Il est également possible que cette température de |
 |
|
